穩定流場是熱式儀表進行準確測量的前提。因此，在儀表安裝過程中請注意以下幾點。

安裝方式

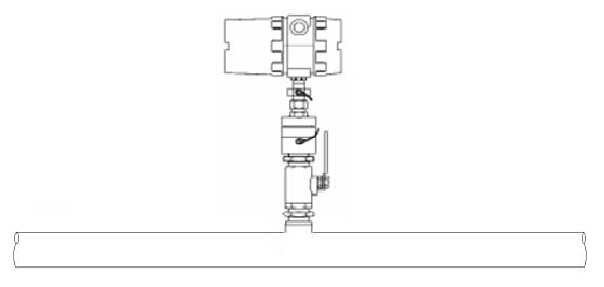

水平安裝

水平安裝時最大工作壓力為2MPa。

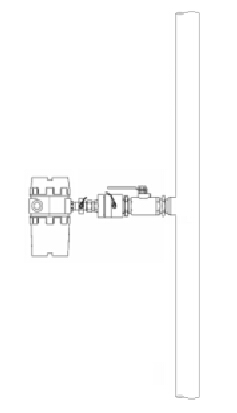

垂直安裝

垂直安裝工作壓力不得超過2MPa。

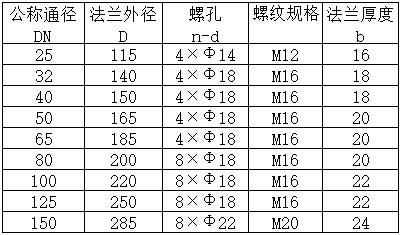

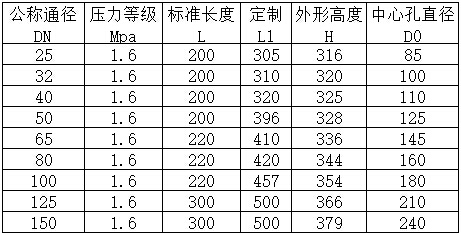

?法蘭外形尺寸

表中只給出了壓力等級1.6Mpa額定壓力數據，高于額定壓力需與公司技術部協商一致后方可訂貨。?

安裝管道要求?

若干擾源(如:管彎曲處、漸縮管、閥、T形管等)處于熱式儀表的進氣管道處，請務必采取措施以最大限度地降低其對測量性能的影響。

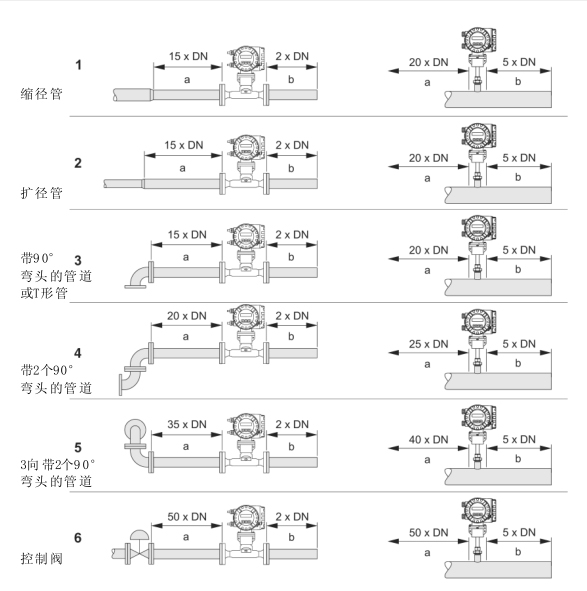

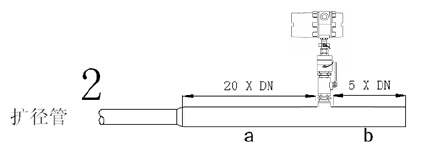

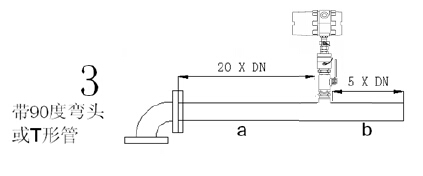

下面的圖示介紹了不同類型管道的最小推薦直管段長度。若測量空間足夠大，應盡可能擴大直管段長度。不考慮其它因素影響時，傳感器的最小推薦直管段長度為:

前直管段:最小為20 X DN

后直管段:最小為5 X DN

注意：?

推薦值均為最小值，通常增大長度將會(huì )改進流量表的測量性能。

在儀表的前直管段若存在兩個或多個干擾源，推薦的最長前直管道長度為絕對最小值。

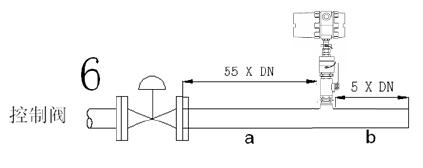

推薦將控制閥安裝在流量計后面。

對于像氦氣和氫氣這類比重較輕的氣體，前直管段的長度應加倍。

?

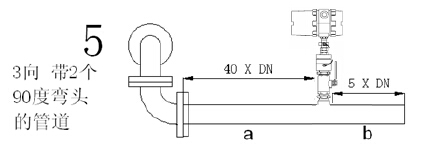

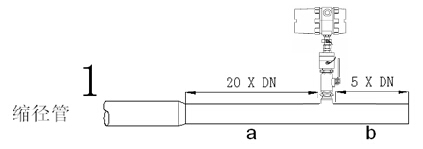

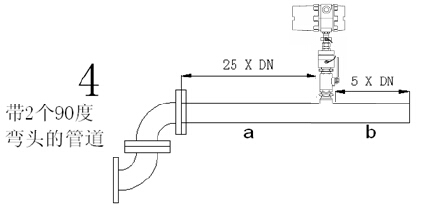

插入式：

a=前直管段    b=后直管段

盡量將控制閥及緩沖切斷閥安裝在流量計后面。

法蘭式：?
